首頁本系列消聲器為一種阻抗復合式消聲器，其阻性段采用列管吸聲通道，抗性段采用了多室抗性腔直通道及十字形吸聲片形式，從而保證了在較寬頻帶范圍內具有足夠的消聲量。
二、適用范圍
主要用于各種系列（8-18型，9-27型）的高壓離心通風機，用于降低進、出風口等空氣動力性噪聲。
HL—QX型兩端均為法蘭聯接可串接于管道中；
HL—QH型一端為防雨帽，僅供設置在室外管道末端和封閉式機房進風口選用。

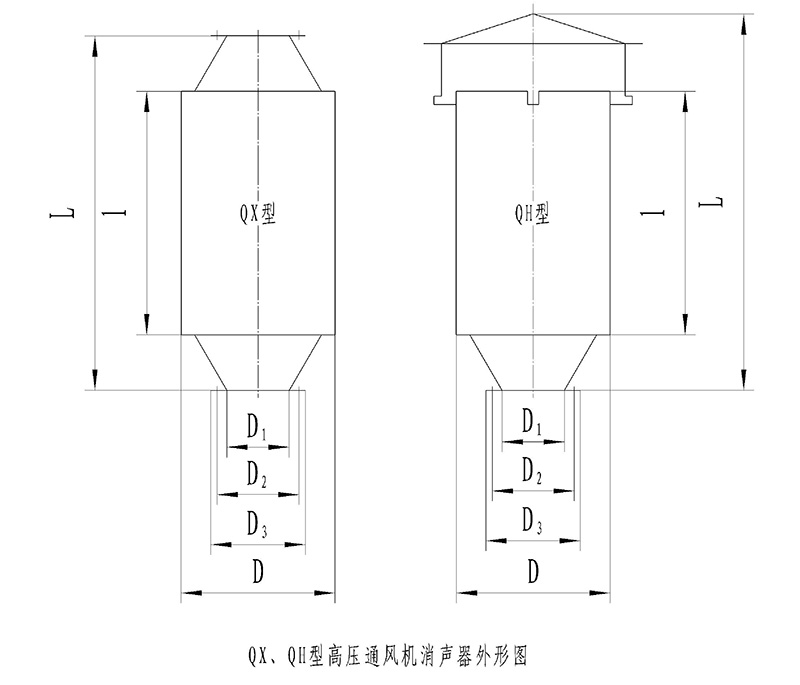

三、規(guī)格、性能、外形尺寸
 |
適用 流量 m3/h |
外 形 尺 寸（mm） | 法 蘭 尺 寸（mm） | 氣流 速度m/s |
阻力 損失Pa |
|||||||
| 外徑 D |
有效 長度 L |
安裝長度L | 內徑D1 | 中心圓D2 | 外徑D1 | 聯接孔 | ||||||
| OX | OR | 孔徑Φ | 孔數n | |||||||||
| QX-1 QH-1 |
2000 | 450 | 1300 | 1550 | 1650 | 230 | 318 | 350 | 12 | 6 | 13.4 | 170 |
| QX-2 QH-2 |
5000 | 600 | 1300 | 1550 | 1650 | 340 | 426 | 450 | 14 | 8 | 13.5 | 215 |
| QX-3 QH-3 |
8000 | 730 | 1300 | 1600 | 1700 | 420 | 506 | 540 | 14 | 12 | 16 | 235 |
| QX-4 QH-4 |
12000 | 790 | 1400 | 1800 | 1800 | 500 | 606 | 640 | 14 | 12 | 17 | 260 |
| QX-5 QH-5 |
15000 | 900 | 1540 | 1890 | 2020 | 580 | 686 | 720 | 14 | 12 | 17 | 260 |
| QX-6 QH-6 |
20000 | 950 | 1640 | 1990 | 2140 | 650 | 806 | 790 | 14 | 12 | 17 | 260 |
| QX-7 QH-7 |
25000 | 1000 | 1690 | 2040 | 2240 | 700 | 816 | 840 | 14 | 12 | 18 | 300 |
| QX-8 QH-8 |
30000 | 1100 | 1750 | 2150 | 2400 | 780 | 886 | 920 | 14 | 16 | 17.5 | 280 |
| QX-9 QH-9 |
35000 | 1180 | 1800 | 2200 | 2500 | 840 | 945 | 980 | 14 | 16 | 17.6 | 280 |
| QX-10 QH-10 |
40000 | 1330 | 1880 | 2250 | 2600 | 900 | 1006 | 1040 | 14 | 24 | 17.5 | 280 |
| QX-11 QH-11 |
50000 | 1420 | 1990 | 2250 | 2650 | 1000 | 1106 | 1140 | 14 | 24 | 17.7 | 280 |
| QX-12 QH-12 |
80000 | 1780 | 2900 | 3200 | 3600 | 1300 | 1420 | 1480 | 30 | 30 | 16.7 | 300 |
